- 产品特性
- 相关资料
- Q&A
- 参考文献
光产碱剂WPBG-300
◆特点
● 在单体中有着高保存稳定性。
● 通过光照射生成强碱基双胍（pKbH=31.8）。
● 当与各种光敏剂结合使用时，在长波长范围内有着光敏性。
● 配合多官能团硫醇或酸酐等交联剂使用能使环氧树脂固化
|

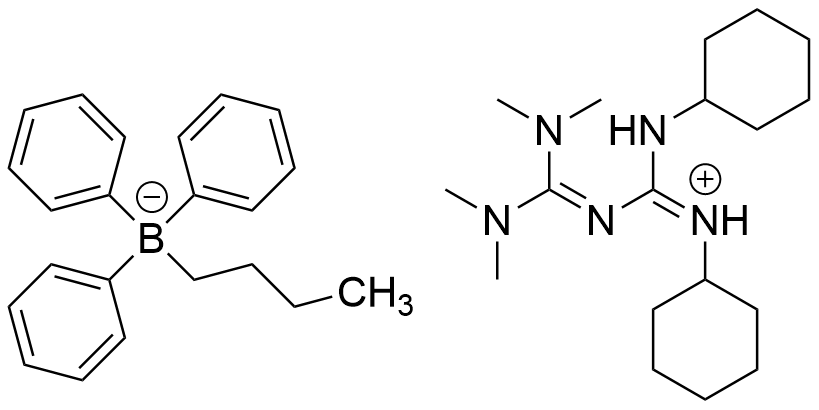

化学名称 |
1,2-Dicyclohexyl-4,4,5,5-tetramethylbiguanidium n-butyltriphenylborate |
|
CAS RN® |
1801263-71-7 |
|
分子量 |
621.75 |
◆物理性质
|
外 观 |
形状：粉末 |
|
|
熔 点 |
115 ℃ |
|
|
TG-DTA |
重量从203℃开始减少 |
|
|
溶解性 |
(g/solv. 100 g） |
|
|
NMP |
29 |
|
|
GBL |
41 |
|
|
PGMEA |
5 |
|
|
丙酮 |
46 |
|
|
乳酸乙酯 |
8 |
|
|
PGME |
7 |
|
|
甲醇 |
4 |
|
|
水 |
<0.5 |
|

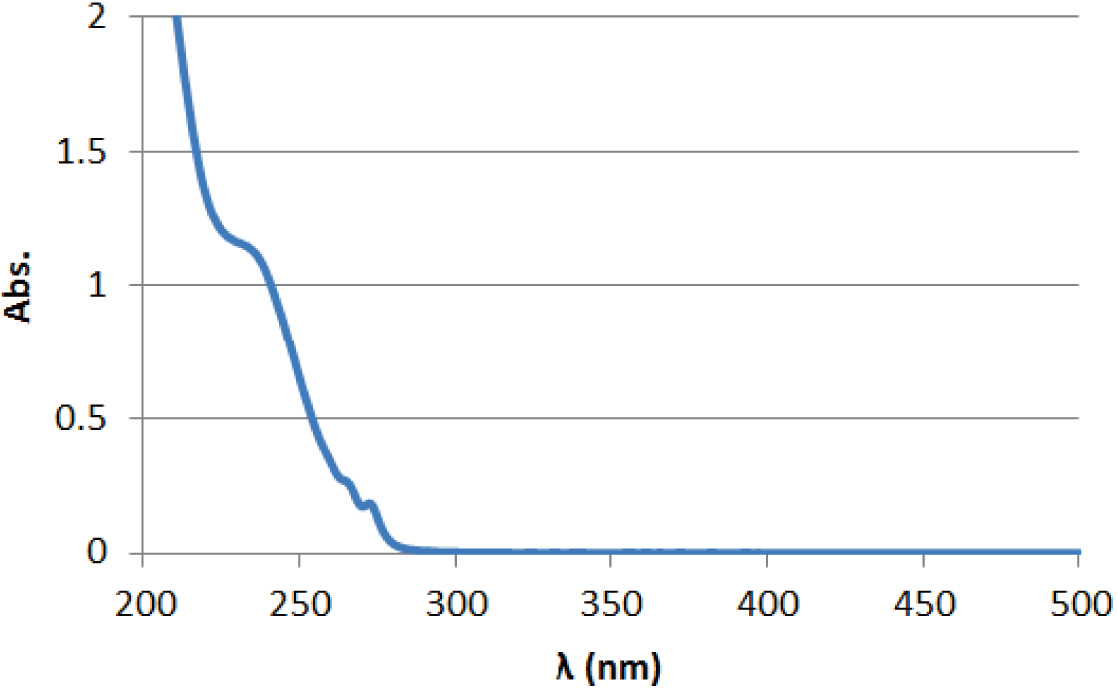

◆UV（0.02 mg/mL in CH3CN）
最大吸收
197 nm（ε=79000） 254 nm（ε=14000） 365 nm（ε=0）
※与各种光敏剂配合使用时，在长波长范围内也有着光敏性。
◆相关法律法规与安全性
|
TSCA |
Not Listed |
|
EINECS |
Not Listed |
|
REACH |
Not Listed |

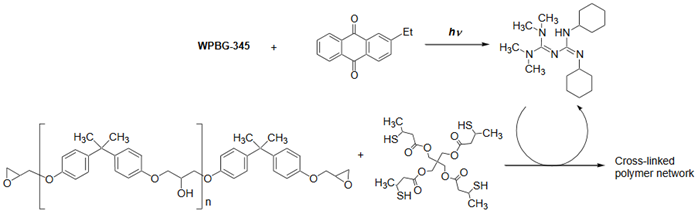

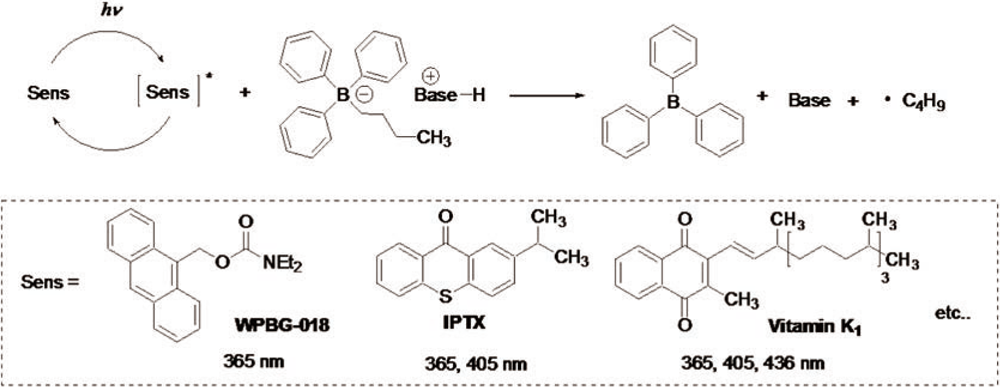

◆碱基生成反应机制

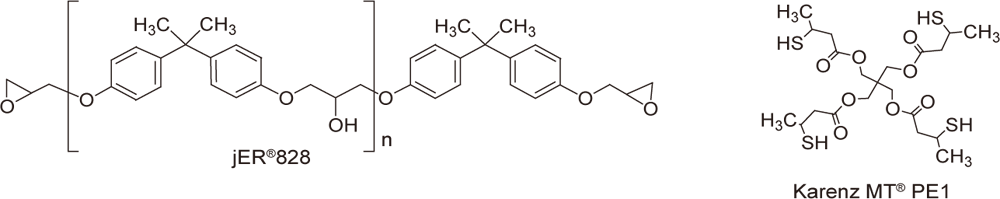

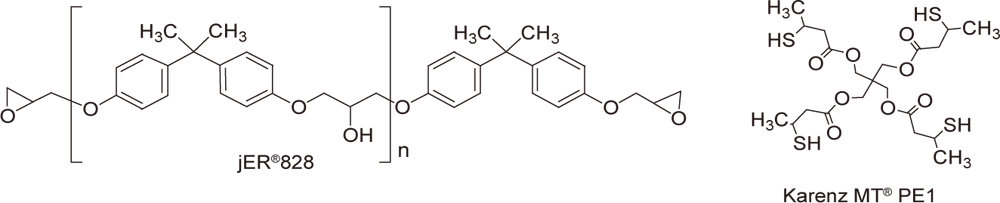

◆应用实例1：环氧低聚物与多官能团硫醇的阴离子UV固化
反应条件
|
配比 |
将1~5份WPBG-300，0.2-1份2-异丙基硫杂蒽酮（IPTX）（与WPBG的当量为0.2） 和100份jER®828（环氧树脂当量185，三菱化学株式会社产）混合后，加热或 使用稀释剂进行溶解。然后在室温下，混合70份KarenzMT®PE1 （SH当量138.5，昭和电工株式会社产）。
|
|

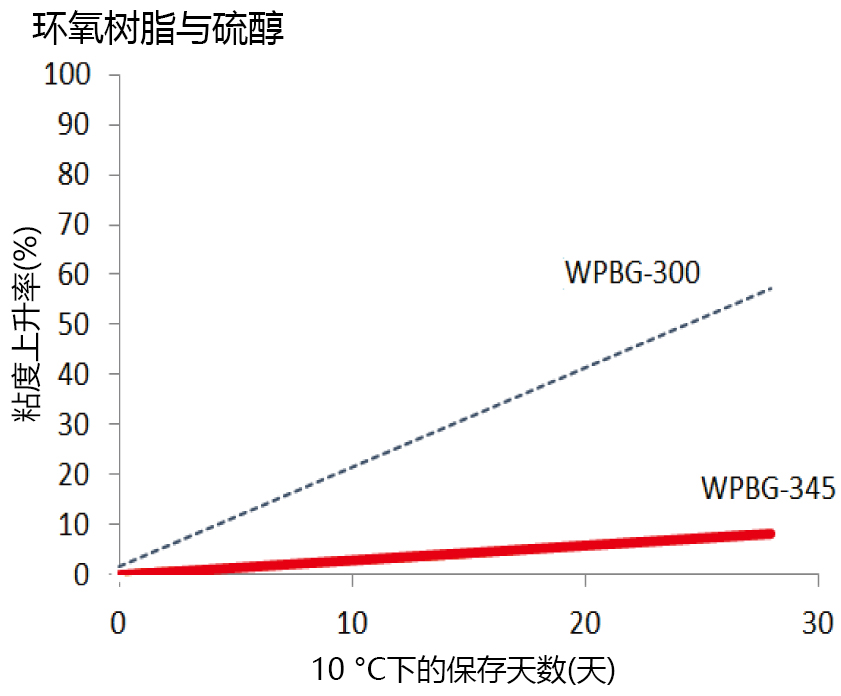

混合物的保存稳定性 （不超过初始粘度两倍的时间） |
1个月（10℃）、1周（25℃）、3天（40℃） |
|
曝光条件 |
10s照射（ 照度 5 mW/cm2（254nm）、100 mW/cm2（365nm）、 261 mW/cm2（405nm）） |

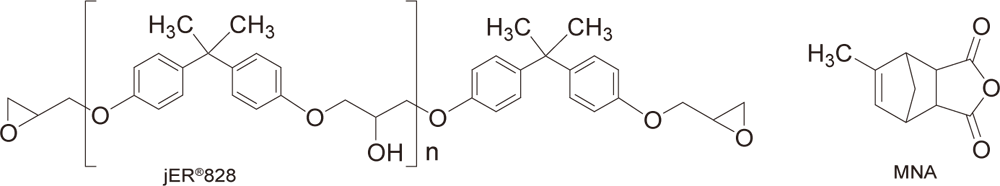

◆应用实例2：环氧低聚物与酸酐的阴离子UV固化
反应条件
|
配比 |
将1~5份WPBG-300，0.2~1份2-异丙基硫杂蒽酮（IPTX）（与WPBG的当量为0.2） 和100份jER®828（环氧树脂当量185，三菱化学株式会社产）混合后，加热或 使用稀释剂进行溶解。然后在室温下，混合70份KarenzMT®PE1 （SH当量138.5，昭和电工株式会社产）。
|
|
混合物的保存稳定性 （不超过初始粘度两倍的时间） |
1个月以上（10℃）、2周（25℃）、3天（40℃） |
|
曝光条件 |
10s照射（照度5 mW/cm2（254nm）、100 mW/cm2（365nm）、 261 mW/cm2（405nm）） |

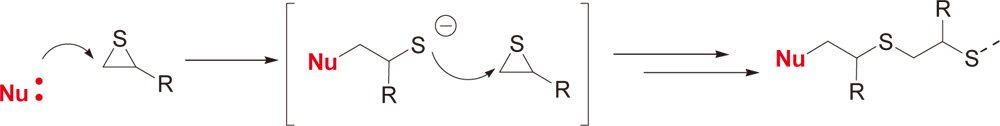

◆应用实例3：环氧低聚物与酸酐的阴离子UV固化
反应条件
|
配比 |
将1~5份WPBG-300和0.2~1份2-异丙基硫杂蒽酮（与WPBG的当量为0.2） 溶解于20份γ–丁内酯中后，混合氢化双酚环硫化物（环硫化物当量 220）。
|
|
混合物的保存稳定性 （不超过初始粘度两倍的时间） |
3周（10℃）、2周（25℃）、3天（40℃） |
|
曝光条件 |
10s照射（照度5mW/cm2（254nm）、100mW/cm2（365nm）、 261mW/cm2（405nm）） |
※ 本页面产品仅供研究用，研究以外不可使用。
| 产品编号 | 产品名称 | 产品规格 | 产品等级 |
| 352-44351 | WPBG-300 | 5 g |
